جرثقیل بازویی: راهنمای جامع برای انتخاب، نصب و استفاده

مقدمه

جرثقیل بازویی یکی از پرکاربردترین تجهیزات جابجایی بار در صنایع مختلف است. این نوع جرثقیل به دلیل طراحی ساده، انعطاف‌پذیری بالا و قابلیت نصب در فضاهای محدود، به گزینه‌ای ایده‌آل برای کارگاه‌ها، انبارها و خطوط تولید تبدیل شده است. در این مقاله، به طور جامع و دقیق به معرفی انواع جرثقیل بازویی، اجزای آن، ویژگی‌ها، مزایا و معایب، نکات فنی نصب، قیمت و راهنمای خرید خواهیم پرداخت.

جرثقیل بازویی چیست؟

جرثقیل بازویی (Jib Crane) نوعی جرثقیل صنعتی است که برای جابجایی بارهای سنگین به صورت نیمه‌اتوماتیک یا تمام‌اتوماتیک استفاده می‌شود. این نوع جرثقیل دارای یک بازو است که به یک پایه یا دیوار متصل می‌شود و به صورت چرخشی یا خطی حرکت می‌کند.

کاربردهای جرثقیل بازویی

این نوع جرثقیل در صنایعی مانند:

• تولید و مونتاژ قطعات سنگین
• انبارداری و جابجایی مواد اولیه
• حمل و نقل کالا در بنادر و پایانه‌های بارگیری
• تعمیر و نگهداری تجهیزات سنگین استفاده می‌شود

انواع جرثقیل بازویی

جرثقیل‌های بازویی را می‌توان بر اساس طراحی و نحوه عملکرد به انواع مختلفی تقسیم کرد:

۱. جرثقیل بازویی دیواری

این نوع جرثقیل به دیوار یا ستون‌های مستحکم متصل می‌شود و معمولاً قابلیت چرخش ۱۸۰ درجه دارد. برای فضاهای محدود ایده‌آل بوده و نیاز به پایه جداگانه ندارد

۲. جرثقیل بازویی ستونی (پایه‌دار)

این نوع جرثقیل بر روی یک ستون نصب می‌شود که روی زمین قرار دارد و بسته به طراحی، می‌تواند ۱۸۰ تا ۳۶۰ درجه چرخش داشته باشد. برای مکان‌هایی که فضای کافی برای نصب جرثقیل دیواری ندارند، مناسب است

۳. جرثقیل بازویی متحرک

برخی از مدل‌های جرثقیل بازویی به گونه‌ای طراحی شده‌اند که روی ریل حرکت کنند. این نوع جرثقیل انعطاف‌پذیری بالایی دارد و در خطوط تولید طولانی بسیار مفید است

4 . جرثقیل بازویی گردان

 نوعی جرثقیل صنعتی است که برای جابجایی مواد و قطعات در فضاهای محدود و با دسترسی‌های دشوار طراحی شده است. ویژگی بارز این جرثقیل، قابلیت چرخش بازوی آن در یک دایره کامل یا بخشی از آن است که امکان جابجایی بار را در محدوده وسیع‌تری فراهم می‌کند

اجزای اصلی جرثقیل بازویی

جرثقیل‌های بازویی از چندین جزء اصلی تشکیل شده‌اند که هر کدام نقش مهمی در عملکرد آن ایفا می‌کنند:

1. بازو (Jib Arm): بخش متحرک جرثقیل که بار را نگه داشته و حرکت افقی را انجام می‌دهد
2. پایه یا ستون (Pillar): نگهدارنده اصلی جرثقیل که وزن بازو و بار را تحمل می‌کند
3. وینچ و قلاب (Hoist & Hook): مکانیزمی که برای بلند کردن و پایین آوردن بار استفاده می‌شود
4. موتور و گیربکس: وظیفه تأمین نیروی حرکتی جرثقیل را بر عهده دارد
5. ریل و چرخ‌های حرکتی: در مدل‌های متحرک برای حرکت جرثقیل روی مسیر مشخص‌شده کاربرد دارند
6. سیستم کنترلی: شامل ریموت کنترل یا پنل دستی برای هدایت و تنظیم عملکرد جرثقیل است

ویژگی‌های جرثقیل بازویی

جرثقیل‌های بازویی دارای ویژگی‌های زیر هستند:

• ظرفیت باربرداری از ۲۵۰ کیلوگرم تا چندین تن
• قابلیت چرخش ۱۸۰ تا ۳۶۰ درجه
• امکان نصب روی دیوار، ستون یا پایه مستقل
• مصرف انرژی بهینه و نگهداری آسان
• مناسب برای محیط‌های صنعتی بسته و باز

مزایا و معایب جرثقیل بازویی

مزایا

✅ نصب آسان: به دلیل طراحی ساده، نصب این جرثقیل‌ها نسبت به سایر مدل‌ها سریع‌تر انجام می‌شود

✅ قابلیت استفاده در فضاهای کوچک: مخصوصاً مدل‌های دیواری که نیازی به فضای زیاد ندارند

✅ کاهش هزینه‌های عملیاتی: نگهداری و تعمیرات این نوع جرثقیل‌ها معمولاً کم‌هزینه‌تر از جرثقیل‌های سقفی است

✅ ایمنی بالا: با کاهش نیاز به نیروی انسانی، خطرات جابجایی دستی بار کاهش می‌یابد

✅ امکان استفاده در صنایع بزرگ و کوچک: قابلیت به‌کارگیری در محیط‌های صنعتی مختلف را دارد

✅ امکان کنترل عملکرد به‌صورت دستی و اتوماتیک: بسته به نیاز می‌توان این جرثقیل را به‌صورت دستی یا از راه دور کنترل کرد

✅ امکان نصب در طبقات بالایی سازه‌ها: برخی از مدل‌های جرثقیل بازویی قابلیت نصب در ارتفاعات بالا را دارند

✅ کاهش آسیب‌های جسمی کارکنان: با کاهش نیاز به بلند کردن بارهای سنگین توسط نیروی انسانی، از بروز آسیب‌های اسکلتی-عضلانی جلوگیری می‌شود

معایب

❌ محدودیت در شعاع کاری: دامنه حرکتی آن در مقایسه با جرثقیل‌های سقفی کمتر است

❌ نیاز به پایه مقاوم: مدل‌های ستونی نیاز به سطح مستحکم برای نصب دارند

سوالات متداول درباره جرثقیل بازویی

🔹 آیا جرثقیل بازویی قابلیت جابجایی دارد؟ بله، برخی مدل‌ها متحرک هستند، اما مدل‌های ثابت باید در یک محل مستقر شوند

🔹 جرثقیل بازویی چه وزنی را می‌تواند بلند کند؟ ظرفیت بسته به مدل از ۲۵۰ کیلوگرم تا چندین تن متغیر است

🔹 آیا این نوع جرثقیل برای فضای باز مناسب است؟ بله، اما باید از مدل‌های مقاوم در برابر شرایط جوی استفاده کرد

🔹 آیا امکان کنترل از راه دور برای جرثقیل بازویی وجود دارد؟ بله، بسیاری از مدل‌های جدید دارای کنترل از راه دور هستند که ایمنی و راحتی بیشتری را فراهم می‌کند

🔹 چگونه می‌توان از ایمنی جرثقیل بازویی اطمینان حاصل کرد؟ با انجام بازرسی‌های دوره‌ای، استفاده از تجهیزات ایمنی مانند سنسورهای بار، و آموزش اپراتورها می‌توان ایمنی را تضمین کرد

🔹 چه مدت زمانی برای نصب جرثقیل بازویی نیاز است؟ مدت زمان نصب بسته به نوع جرثقیل و محل نصب متفاوت است، اما معمولاً بین چند ساعت تا یک روز کاری طول می‌کشد

“آیا به دنبال جرثقیل بازویی با مشخصات خاص هستید؟ مجموعه اندیشه پایدار ایلیا صنعت، با تخصص در ساخت ماشین‌آلات صنعتی و تجهیزات جابجایی، جرثقیل‌های بازویی سفارشی را با توجه به تناژ، ارتفاع و محیط مورد نیاز شما، با بالاترین کیفیت و مناسب‌ترین قیمت طراحی و تولید می‌کند. همچنین، می‌توانید انواع جرثقیل زنجیری، ریموت کنترل، مگنت، گرب و لیفتر صنعتی را از فروشگاه آنلاین ما تهیه کنید. برای دریافت مشاوره فنی رایگان، با کارشناسان ما تماس بگیرید.”

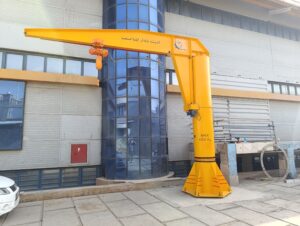

یک نمونه بارز از توانمندی‌های اندیشه پایدار ایلیا صنعت، طراحی و ساخت اختصاصی جرثقیل بازویی 6 کاره برای شرکت گام الکتریک است.

این جرثقیل، مجهز به ریموت کنترل، ظرفیت باربری یک تن واقعی مطابق با استانداردهای بین‌المللی، گردان برقی (جفت چرخ محرک) و طراحی و اجرای فونداسیون اختصاصی، مطابق با نیازهای خاص مشتری طراحی و اجرا شده است

جمع‌بندی

جرثقیل بازویی یک راهکار ایده‌آل برای جابجایی بار در محیط‌های صنعتی است. با انتخاب مدل مناسب و رعایت نکات نصب و ایمنی، می‌توان از این تجهیزات برای مدت طولانی و با بازده بالا استفاده کرد
